Armsan Armtac RS-S1 Montaj/Demontaj Nasıl Yapılır?
Armsan RS S1 Nasıl Sökülür?
Tüfeğinizi sökmeden önce şarjörün takılı olmadığından ve fişek yatağının boş olduğundan emin olun!

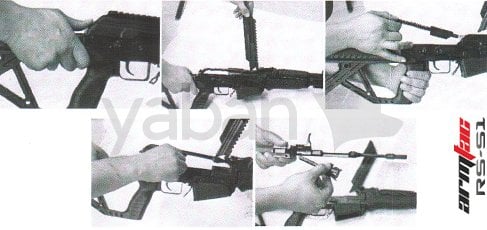

1. Mekanizma Grubunun Sökülmesi
2. Emniyet mandalını kapalı konuma getiriniz
3. Baskı koluna ileri ve aşağı doğru basılır, baskı kolu basılı halde iken gövde kapağı yukarı doğru kaldırılır
4. Baskı kolu mandalı silahın namlu ağzı istikametine doğru itilerek sabitlendiği yuvadan kurtarılır. İcra yayı, klavuz kolu ve klavuz segmanı geriye doğru çekilerek yerinden çıkartılır.
5. Kurma kolu çekilerek mekanizma yatağı ve piston malafatası yerinden çıkartılır
6. Mekanizma ve döner kafa döndürülerek mekanizma yatağından çıkartılır
Gaz Odası Pistonunun Sökülmesi
1. Mekanizma grubu yukarıda gösterildiği gibi sökülür

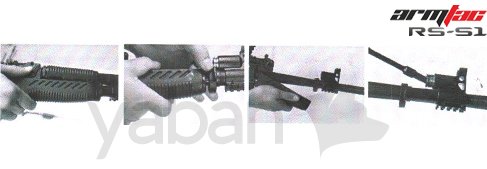

2. Gaz odası açma mandalı silahın üst düzeyi ile paralel olana dek döndürülür
3. Gaz borusu kundağı gösterildiği gibi yerinden çıkartılır
4. Askı kayışı namlu ağzı istikametine doğru itilir
5. El kundağı çıkartılır
6. Gaz odası pistonu malafa üzerinde bulunan kanal yardımı ile gösterildiği gibi çekilerek yerinden çıkartılır
Dikkat: Armsan RS S1'in mekanizma grubu tüfekten sökülmeden gaz odası pistonu sökülemez. Tüfeğin montelenmesi ve sökülmesi sırasında bu işlem sırasına dikkat edilmelidir.
Dipçiğin sökülmesi

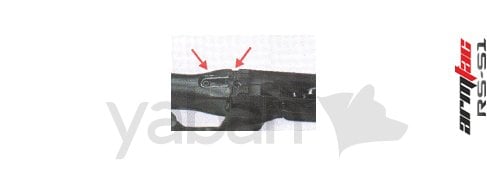

Gövdenin arkasında bulunan fotoğrafta gösterilen iki adet dipçik bağlantı vidası sökülerek dipçik gövdeden ayrılır.
Kabzanın sökülmesi
Kapak çıkartılır
İç kısımda bulunan vida ve somun bağlantısı sökülerek kabza gövdeden ayrılır
Not: Kabza ve el kundağı başka parçalardan bağımsız olarak montelenebilir veya sökülebilir. Gaz pistonunun sökülebilmesi için mekanizma grubunun sökülmesi gerekmektedir.
Alev Gizleyen ve Yüzüğün Sökülmesi

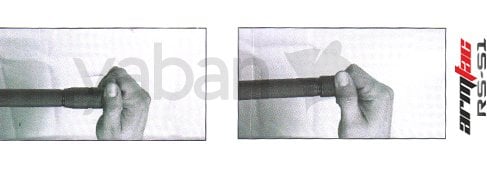

Alev gizleyen veya yüzük, herhangi bir alet kullanılmadan el ile kavrandıktan sonra saat yönünün tersine çevrilerek tüfekten sökülebilmektedir
Armsan RS S1 Nasıl Monte Edilir?
Tüfeğin montelenmesi işlem sırasına göre;
Kabzanın takılması
Kabza yerine oturtulur
Somun bağlantısı montajlanarak kabza ile gövde bağlanır
Dipçiğin Takılması
Dipçik yerine oturtulduktan sonra dipçik bağlantı vidaları sıkılarak dipçik tüfeğe monte edilir
Gaz Odası Pistonunun Montajı

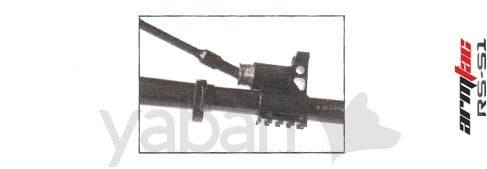

1. Gaz odası pistonu görselde gösterildiği gibi gaz odasındaki yuvasına yerleştirilir
2. El kundağı gövdedeki kanallarına oturtularak yerine takılır
3. Üst parça geriye doğru çekilerek el kundağa sabitlenir
4. Gaz borusu kundağı gösterildiği gibi yerine takılır
5. Gaz odası açma mandalı yerine sıkıştırılır

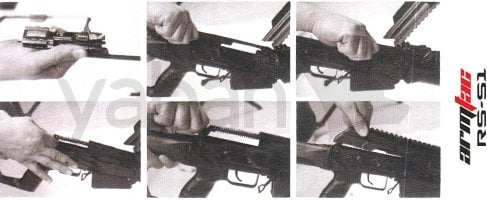

Mekanizma grubunun montajı
1. Fişek yatağının boş olduğu kontrol edilir
2. Mekanizma ve döner kafa görselde gösterildiği gibi ilgili alan yuvaya oturacak şekilde mekanizma yatağına yerleştirilir
3. Mekanizma ve döner kafa namluya göre hizalandıktan sonra mekanizma yatağı gövde üzerinde oturacağı yuvaya yerleştirilir ve aşağı doğru basılır
4. Mekanizma yatağı yuvasında aşağı yukarı doğru bastırıldıktan sonra ileri doğru itilerek klavuz segmanı ve klavuz kolu gaz borusuna yerleştirilir, en ileri konuma dek itilir.
5. İcra yayı ve baskı kolu mekanizma yatağı üzerindeki yuvasına yerleştirilir
6. Baskı kolu gövde üzerinde gösterilen yuvasına önce ileri daha sonra ileri doğru itilerek yerleştirilir
7. Dik vaziyette duran üst kapak yerine yerleştirilerek kapatılır
Alev Gizleyen ve Yüzüğün Montajı

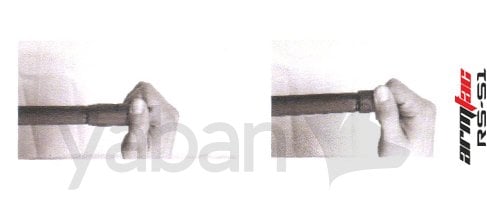

Alev gizleyen veya yüzük, alet kullanmaya gerek olmadan el ile kavrandıktan sonra saat yönünde çevrilerek tüfeğe monte edilir
